KTL115漏泄通訊系統用途

專門用于礦井、遂道、人防等地下工程的漏泄通訊系統，在瓦斯、煤塵和變頻設備眾多的環境中KTL115漏泄通訊系統仍可使用。也可稱作漏泄通信系統或漏泄通信信號系統。

可實現井上絞車司機及指揮調度人員與井下機車把勾工、維修人員及掌子面工作人員直接通話，及所有持有KTL115漏泄通訊系統手機的人員之間互相通話。

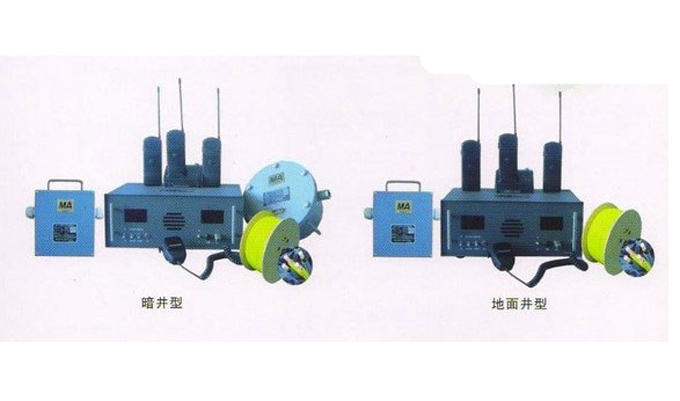

KTL115漏泄通訊系統分為地面井型式和暗井型式（地面井型式的主機禁止在井下安裝），可以在有變頻設備（變頻絞車、變頻風機）的環境中使用。

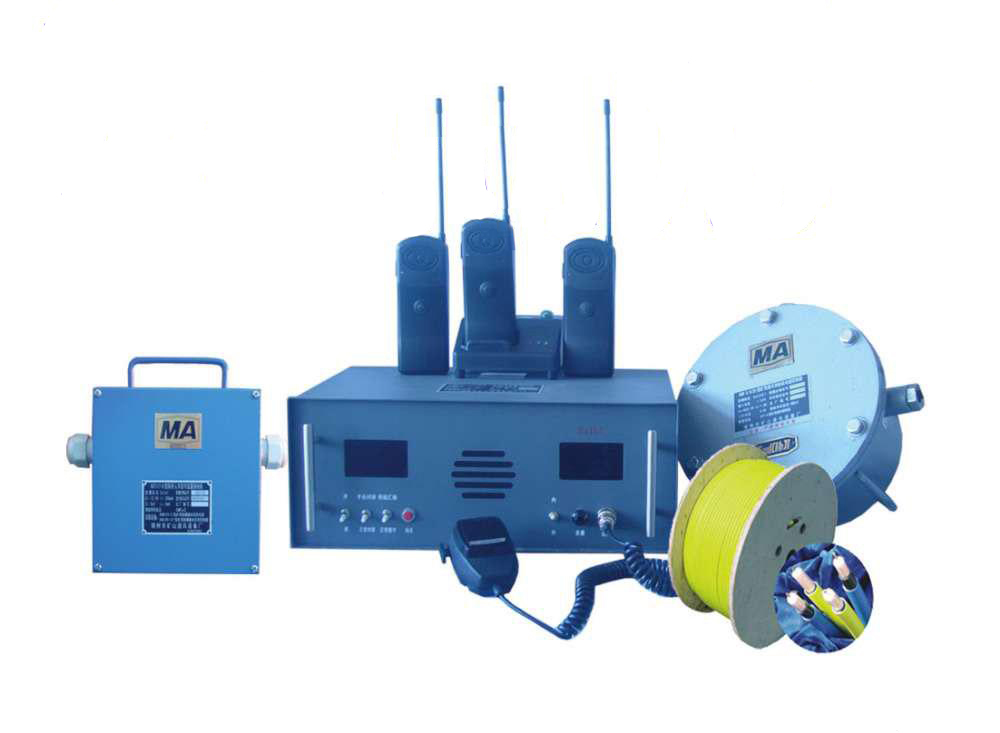

KTL115漏泄通訊系統組成

地面井型式組成：KTL115-J礦用本安型基地臺、KTL115-F漏泄通訊手機、雙向中繼放大器及漏泄通訊電纜等組成。
暗井型式組成:KTL115-J礦用本安型基地臺、KTL115-F漏泄通訊手機、雙向中繼放大器、KDW127/12礦用隔爆兼本安型電源、及漏泄通訊電纜等組成。

KTL115漏泄通訊系統主機到手機之間的通訊距離

通過對線路上加雙向中繼放大器，補償漏泄電纜對信號的損耗，可實現單線1500米，帶有分支的總距離可達2500米，KTL115漏泄通訊系統手機與漏泄電纜距離不小于5米。

KTL115漏泄通訊系統基地臺技術特性

工作方式：異頻單工或異頻雙工
調制方式：調頻
輸出阻抗：75Ω
工作電壓：12V
發射技術參數:工作頻率:Ⅰ信道48.88MHz、Ⅱ信道48.942MHz、Ⅲ信道49.29MHz、Ⅳ信道48.516MHz（出廠任選其一）
載波輸出功率:150mW ~ 500mW
調制靈敏度:≤25mV
調制音頻失真:≤10%
調制限制:7KHz
工作電流:≤300mA
接收技術參數工作頻率:Ⅰ信道34.85MHz、Ⅱ信道34.95MHz、Ⅲ信道35.05MHz、Ⅳ信道34.75MHz
接收靈敏度:≤1.2uV
音頻輸出功率:不超過1.3W/Ω
音頻失真:≤10%
輸出暗井:低電平DC 0V;高電平DC8-13V
輸出明井:繼電器常開接點輸出
靜態工作電流:≤100mA
工作電流:≤260mA

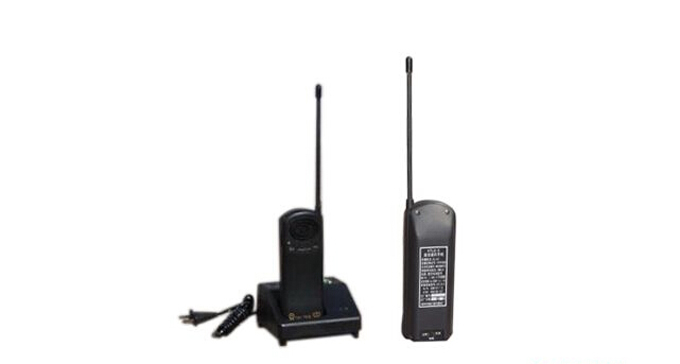

KTL115-S漏泄通訊系統手持機主要參數

手機配給井下流動人員使用，可直接與主機進行通話和打點聯系，也可通過KTL115漏泄通訊系統主機轉換與其他手機通話聯系，還可通過匯接機連接井上普通市話，實現雙向通話。

工作頻率：發送34.8MHz (34.9MHz)；接收49.5MHz (49.8MHz)
電源電壓：7.2V DC
調制方式：MA 發射功率：≥0.44W
頻偏：≤5KHz
靈敏度：0.5μV
音頻輸出功率：≥100mA
發射電流：<300mA
守機電流：<30mA
體積：160 X 60 X 40 (mm)
重量：260g
耗電：充電15小時，可連續工作10小時
KTL115漏泄通訊系統手持機的使用及維護方法
KTL115漏泄通訊系統發射機打點時不能太快，以免造成丟點和顯示不準現象，每點間隔應大于0.3秒小于1秒。
KTL115漏泄通訊系統發射機有光信號顯示功能，右邊為雙色指示燈，綠色為電源指示，電源開關打開時，該燈發綠色光則正常，當信號發射時該燈發橘色光則正常，左邊為欠壓指示，當電源電壓低于11V時燈亮需及時充電。發射機和感應線之間不允許有金屬物相隔。

KTL115漏泄通訊系統隔爆兼本安型電源功能及規格參數：

在使用過程中，嚴禁摔打和撞擊，以免損壞機內元件。 在使用時一定配帶牛皮外套及背帶以防靜電與跌落。
KTL115漏泄通訊系統發射機只能用特制的本質安全型電池組，嚴禁使用本說明書規定外的電池，嚴禁在危險場所拆裝電池檢修時不得隨意更改產品元器件的參數、規格和型號。
KTL115漏泄通訊系統發射機充電時必須在地面上進行，充電電壓為交流220V，充電時間為8～10小時。 發射機在運輸過程中，應牢固可靠，防止跌落。

KTL115漏泄通訊系統電源的主要技術指標

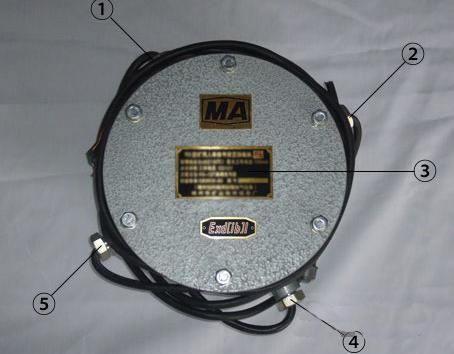

①:交流～127V輸入；②：接點輸出；③：銘牌；④：直流輸入；⑤：直流12V輸出
交流輸入電壓：～127V

波動范圍:75%～110%
額定輸出電壓： 12V±5%
額定輸出電流： 500 mA
最大短路電流：≤1.5A
外形尺寸(單位：mm)： Ф226×128
重 量：9Kg
將電源與主機一起安裝在絞車房或信號房，然后用1.5m×2.5mm2的電纜連接，此線隨機配好。

KTL115-L雙向中繼放大器技術特性
KTL115-L雙向中繼放大器（以下簡稱放大器），是KTL115漏泄通訊系統的配套設備，它可用于有瓦斯和煤塵爆炸性氣體環境的煤礦中的任何斜井。（井深超過1000米必須使用KTL115-L雙向中繼放大器）
KTL115-L雙向中繼放大器工作環境條件
環境溫度為0～+40℃
平均相對濕度：不大于95%（+25℃）
大氣壓力：80～106kPa
煤礦井下具有甲烷、煤塵爆炸性混合物，且無破壞絕緣的腐蝕性氣體的場合。

KTL115-L雙向中繼放大器性能

工作電壓：DC 12V
最大工作電流：≤15mA
特性阻抗：75Ω
中心工作頻率：上行：34.85MHz；下行：48.88MHz
增益：上行：10～20dB；下行：15～25dB
帶寬：0.5MHz
隔離度：≥20dB
功能：可放大射頻信號，用以補償漏泄電纜對信號傳輸?shù)膿p耗
外形尺寸(單位：mm)：248×210×70
重    量： 1kg

KTL115漏泄通訊系統電源的使用注意事項

KTL115漏泄通訊系統電源在搬動、使用過程中，嚴禁摔打、撞擊、以免損壞機內元件。 使用時按出線嘴下面的標記對應插好插頭。 維修時不得改變本安電路及本安電路有關的元器件的電氣參數、規格和型號。
KTL115漏泄通訊系統電源只能與KTL115—S斜井人車信號裝置接收機配接使用.不得隨意與其它未經聯檢的設備連接 檢修時應注意防止失爆（注意不要碰壞隔爆面，接線端子的緊固、不得丟失引入裝置中的密封圈，注意適當擰緊壓緊螺母等）。
