整套設備采用模塊化秤臺結構，配以高精度稱重傳感器和高靈敏度、高分辨率稱重顯示控制器構成稱重系統。具有結構簡單、安裝方便、稱量準確、迅速穩定可靠、讀數直觀等特點?？蛇x配打印機、大屏幕、計算機等組成稱量數據管理系統。

適用范圍：

廣泛適用于煤炭、冶金、礦山等行業進出物資的稱重計量。　　　　　　　　　　　　　　　　　　　　

二、主要技術參數及功能

1．1主要性能指標：
1.計量范圍：節重小于150噸的標準軌距兩軸貨車計量。
2.計量方式：整車聯掛，雙向靜態計量。
3.過衡車速：1-6km/h。
4．計量精度：符合國家GB/T15561-1995的規定。
5.系統自檢：零點自動跟蹤，數據可遠距離傳輸。
6.操作方式：全鍵盤系統操作，計量時可無人操作，也可人工值班操作。
7.傳輸方式：具有數據遠距離傳輸功能，帶有RS232串口、RS485串口等，可網傳數據。
8.線路要求：直線段長度大于40米
9.功率消耗：AC220V±15％，50HZ，小于500W
10.適應環境溫度、濕度條件：
工作條件 室外設備 室內設備
環境溫度 -50℃---+70℃ -10℃---+40℃
相對濕度 ≤95℅ ≤85℅
2.2 主要功能
 顯示：6位LED顯示，字符高0.5，可顯示日期和重量數據
 鍵盤：輕觸式薄膜開關，人機對話進行參數設置
 接口：RS232、RS422、20mA電流環
 數據存貯車號和皮重，100個貨號，512組數據記錄
2.3 工作環境條件
 溫度： 0°C~+40°C   濕度： < 90%RH
2.4 工作電源
 200VAC  -15%~+10%     50H2 ±2%

三、系統組成和工作原理

1.  系統組成

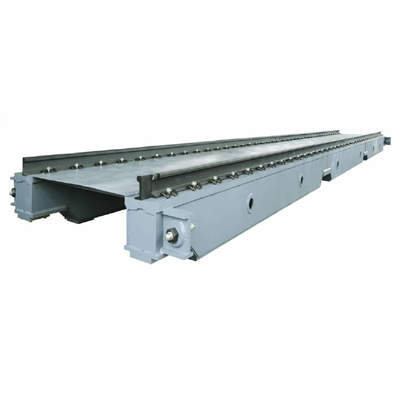

　　GCS系列全電子軌道衡由模塊化機械秤臺、連接防爬裝置、傳感器、接線盒、線纜、稱重顯示控制器，限位裝置等構成基本稱重系統，可以選配打印機、大屏幕顯示器和計算機稱重管理系統。
　　2. 系統工作原理
    被稱車輛整車上秤臺，在重力作用下，秤臺將重力通過連接裝置準確地傳遞給高精度稱重傳感器，傳感器將此重量信號轉換成與之成正比例的電壓信號，該信號通過接線盒匯總后送給顯示控制器，由顯示控制器電子電路進行數據采集，測量放大、濾波，A/D轉換，再經CPU進行數據處理，送到顯示器顯示重量數據，同時留有RS232、RS422、20mA、電流環等標準接口，以便配大屏幕、打印機和計算機稱重管理系統。
