一、適用范圍

NGM-4型內燃鋼軌打磨機適用于43kg/m-75kg/m鋼軌焊縫、不平整接頭、軌側肥邊、軌面焊修等部分的打磨。具有作業效率高、磨削質量好、操作簡便、上下道方便等優點，是鐵路工務大修、維修及搶修的必備工具。

NGM-4內燃鋼軌打磨機 技術參數

1、內燃機
型號：                       GX160
轉速：                       3600r/min
功率：                       5.5HP
2、砂輪
螺栓緊固平形砂輪             φ150×65×φ55
3、主軸轉數：                    4100r/min
4、磨頭傾斜角                    90°
5、磨頭行程                      90 mm
6、整機質量：                    90kg
7、外型尺寸：                   1650×465×831

NGM-4內燃鋼軌打磨機 基本結構與工作原理

工作原理：NGM-4型內燃鋼軌打磨機，以內燃機為動力，通過離心式離合器帶動同步帶輪，將動力傳遞給螺旋傘齒輪，再經過同步帶把動力傳遞給主軸，帶動砂輪進行回轉運動，同時通過一個進給手輪來調整砂輪的進給量，如需要打磨鋼軌側及圓弧處，可通過旋轉彷形手輪對鋼軌進行軌形打磨。

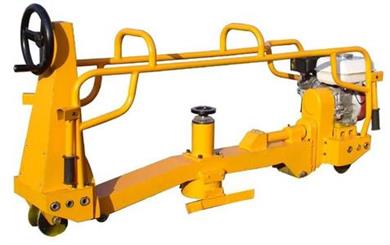

基本結構如圖所示：

1彷形手輪、2彷形架、3進給手輪、4齒輪箱、5軸套、6內燃機、7機架、8螺栓緊固砂輪、9導向輪、10介輪同步帶輪、11 走行輪
