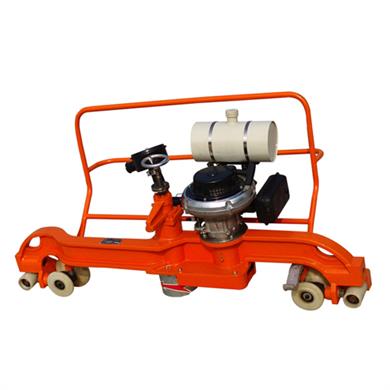

NGM-4.4型內燃仿形磨軌機適用于43kg/m-75kg/m鋼軌焊縫、不平整接頭、軌側肥邊、軌面焊修等部分的打磨。具有作業效率高、磨削質量好、操作簡便、上下道方便等優點，是鐵路工務大修、維修及搶修的必備工具。

用途：

鋼軌焊接接頭或表面損傷、軌側飛邊等修磨的小型專用機具

特性：

★ 汽油機驅動，對野外作業環境適應性強。
★ 結構緊湊、重量輕、工位轉換方便。
★ 對鋼軌局部修磨作業方便快捷。

主要技術參數：

★ 汽油機功率：4.4kW / 4500rpm。
★ 主軸轉速： 5000 rpm。
★ 進給精度： 0.1 mm。
★ 進給行程： 50 mm。
★ 整機質量： 64 kg。

基本結構與工作原理

工作原理：NGM—4.8型內燃鋼軌打磨機，以汽油機為動力，通過離心式離合器帶動同步帶輪，經過同步帶把動力傳遞給主軸，帶動砂輪進行回轉運動，同時通過一個進給手輪來調整砂輪的進給量，如需要打磨鋼軌側及圓弧處，可通過旋轉彷形手輪對鋼軌進行軌形打磨。

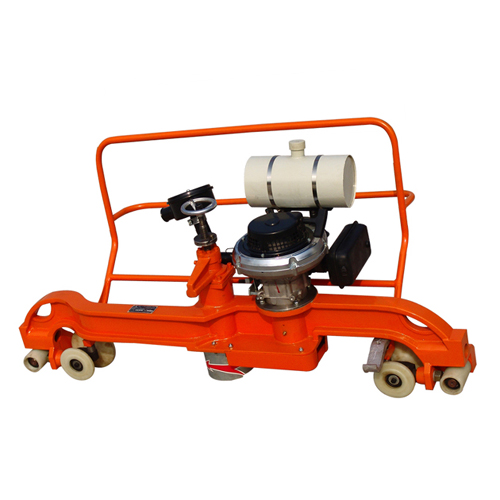

基本結構如圖所示：

1彷形手輪、2彷形架、3進給手輪、4汽油機、5機架、6螺栓緊固砂輪、7導向輪、8走行輪
