一、主要用途

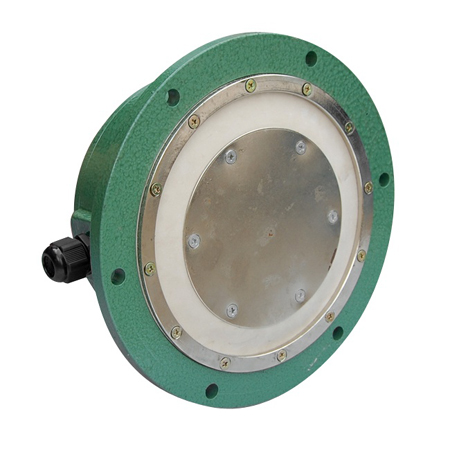

LDM-X系列溜槽堵塞保護裝置適用于檢測膠帶輸送機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警、振動或停機信號，防止由物料堵塞溜槽而造成的惡性事故。

二、主要技術指標

型號    觸點數量    觸點容量    工作角度    極限角度    結構形式    防護等級
LDM-X    常開1
常閉1    AC250V
5A    ≥7°    30°    門式結構

壓簧復位    IP65

三、使用條件

1、海拔高度低于2000m
2、環境溫度：-35℃~+50℃
3、相對濕度：不大于95％
4、大氣壓力：80~110Kpa
5、工作位置：安裝在溜槽不受物料沖擊的側壁上

四、工作原理

本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向內推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振動器控制線路上，可實-現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。

五、安裝與接線

（一）安裝方法：
1、在溜槽側壁一適當位置開240×260長方口，然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作。再用隨機所配橡膠板將開口完全覆蓋、封閉。見圖（2）
1、將本裝置用M10×25螺栓緊固在彎角件上即可。
（二）安裝要領及主要事項
1、本系列保護裝置可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。
2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。
（三）接線：由保護裝置引出一條4芯電纜線

六、維護和使用

此裝置使用半年以后，要進行一次維護檢查，檢查緊固螺釘是否有松動、脫落現象，待擰緊后，再進行使用。同時要在門軸的軸套里涂以潤滑油，并清除積塵。
